Verktyg är avgörande för prestanda och kvalitet i rörbockning. På Herber utvecklar alla verktyg själva och tillverkar nästan alla in-house i Värnamo. Längre ner på sidan hittar du generell information om vanliga verktyg för rörbockning och hur du ställer in dem för bästa resultat.
Från en enkel ritning till en komplett verktygsuppsättning designar och tillverkar vi verktyg anpassade efter din applikation. Med utveckling och tillverkning helt in-house säkerställer vi hög precision och korta ledtider. Vi producerar ett brett utbud av rörbockningsverktyg, inklusive profilskivor, låsbackar, stödskenor, dorn och stödsko. Vi producerar även unika verktyg med flera höjdskillnader, vilket ger ökad flexibilitet vid komplexa bockningar och krävande produktionsförutsättningar.

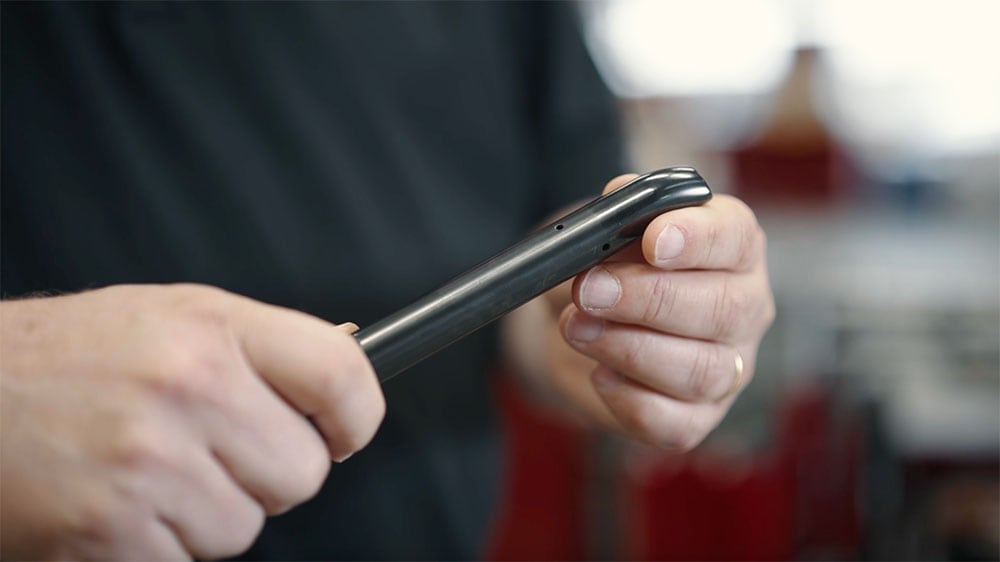

Ett verktyg behandlat med Herbix.
För att maximera livslängd hjälper vi dig att optimera dina verktyg med hjälp av hållbar design, men även materialval och ytbehandling. Exempelvis erbjuder vi vår egenutvecklade ytbehandling Herbix, som kan förlänga ett verktygs livslängd med upp till 10 gånger, utan att kompromissa med precision, kontroll eller bockningskvalitet. Även materialval är en avgörande del i hur mycket man får ut av ett verktyg.
Tillverkad av härdat stål och med den fasta backen skruvad eller svetsad för optimal övergång mellan rak del och radie. För ökad kvalitet kan profilen fördjupas eller göras i ellipsform.
Tillverkad av härdat stål. Rekommenderad låslängd 3 x rörets diameter. Vid kortare låslängder kan profilen räfflas för bättre grepp. I andra fall fräses urtag för bock i bock. I vissa fall utan rak spännsträcka.
Tillverkad av härdat stål och med den fasta backen skruvad eller svetsad för optimal övergång mellan rak del och radie. För ökad kvalitet kan profilen fördjupas eller göras i ellipsform.
För snäva radier och tunna väggtjocklekar. Tillverkas av stål eller Ampco.
Används för bockning snävare radier och tunnare väggtjocklekar. Tillverkas i stål eller ampco.
Monteras profilskivan så att den fasta backen ligger parallellt med bockriktningen.
Kontrollera att höjden stämmer mot profilskivan samt att backen ligger parallellt med profilskivans back. Justera låstrycket så att röret ej glider i backarna under bockningen.
Sätt i ett rör i låsbackarna och lås fast detta. För stödskenan mot röret och lås fast. I princip skall stödskenan ligga mot röret utan tryck. Vid behov efterjustera i små steg.
Välj typ av dorn enligt tabell. Ställ in dornen så att en del av dornkroppen, max ca. 0,5 x rörets inner-diameter, ligger framför centrum av verktyget. Prova olika lägen för bästa resultat.
Lås fast ett rör mellan låsbackarna och sätt intill stödskenan. Skjut därefter fram stödskon så långt som möjligt, spetsen ska då ligga nästan framme vid centrum av profilskivan, och lås fast. Stödskon ska ligga parallellt med stödskenan eller med den bakre delen något längre ifrån stödskenan.
Stödsko rekommenderas när proportionen utvändig diameter/väggtjocklek ligger inom det grå fältet.
N =Ingen dorn
S =Standard dorn
K =Kuldorn
L =Länkdorn (Siffran anger rekommenderat antal kulor i länkdornen.)
